ניתוח קווי מתאר — EFA

שבוע 8 — פורייה אליפטי

שי גורדין | אוניברסיטת אריאל

מה אם אין ציוני דרך?

גרזן, צנצנת חרס, פגיון — אין נקודות אנטומיות מוגדרות.

פתרון: ניתוח פורייה אליפטי (EFA)
מתאר את הצורה כסכום של אליפסות מוצנבות זו בזו.

הרמוניות — הבנה אינטואיטיבית

• הרמוניה 1 — האליפסה הגדולה (צורה כללית)
• הרמוניה 2 — שיפור ראשון (מוסיף פרטים)
• הרמוניה 3–5 — פרטים עדינים
• הרמוניה 6–20 — פרטים עדינים מאוד

הערה

20 הרמוניות → 80 מקדמי EFA לכל פרט.
אלה הנתונים שנכנסים ל-PCA.

חילוץ קו מתאר מ-PNG

import numpy as np
from PIL import Image
from skimage import measure

def extract_outline(image_path):
    """חולץ את קו המתאר החיצוני מתמונת סילואט."""
    # פתיחה והמרה לגווני אפור
    img = np.array(Image.open(image_path).convert('L'))

    # סף בינארי: כהה = חפץ
    binary = img < 128

    # מציאת קווי מתאר
    contours = measure.find_contours(binary.astype(float), 0.5)

    if not contours:
        return None

    # הכי גדול = קו המתאר של החפץ
    return max(contours, key=len)

# בדיקה
outline = extract_outline("data/axes/G3/ax001.tif")
print(f"נמצאו {len(outline)} נקודות בקו המתאר")

חישוב מקדמי EFA

import pyefd

def compute_efa(image_path, n_harmonics=20):
    """מחשב מקדמי EFA מתמונה."""
    outline = extract_outline(image_path)
    if outline is None:
        return None

    y, x = outline[:, 0], outline[:, 1]  # skimage: (שורה, עמודה)

    # EFA עם נרמול (גודל + סיבוב + נקודת התחלה)
    coeffs = pyefd.elliptic_fourier_descriptors(
        np.column_stack([x, y]),
        order=n_harmonics,
        normalize=True
    )
    return coeffs.ravel()  # וקטור של 80 מספרים

# עיבוד כל הגרזנים
import os
records = []
for fname in os.listdir("data/axes/G3"):
    if fname.endswith(".tif"):
        c = compute_efa(f"data/axes/G3/{fname}")
        if c is not None:
            records.append({"file": fname, **{f"e{i}": v
                           for i,v in enumerate(c)}})

שחזור צורה מ-EFA

import matplotlib.pyplot as plt

def reconstruct_shape(coeffs, n_harmonics=20, n_points=300):
    """משחזר קו מתאר ממקדמי EFA."""
    coeffs_2d = coeffs.reshape(n_harmonics, 4)
    t = np.linspace(0, 1, n_points)
    x = np.zeros(n_points)
    y = np.zeros(n_points)

    for n, (a, b, c, d) in enumerate(coeffs_2d, 1):
        phi = 2 * np.pi * n * t
        x += a * np.cos(phi) + b * np.sin(phi)
        y += c * np.cos(phi) + d * np.sin(phi)

    return x, y

# השוואה: 5 הרמוניות לעומת 20
fig, axes = plt.subplots(1, 2, figsize=(12, 5))
for ax, h, title in zip(axes, [5, 20],
                          ["5 הרמוניות", "20 הרמוניות"]):
    sample_coeffs = records[0]  # גרזן ראשון
    c5 = np.array([sample_coeffs[f"e{i}"] for i in range(h*4)])
    x, y = reconstruct_shape(c5, h)
    ax.plot(x, y, 'b-', lw=2)
    ax.set_aspect('equal')
    ax.set_title(title)
plt.tight_layout()
plt.show()

שחזור EFA — תוצאות אמיתיות

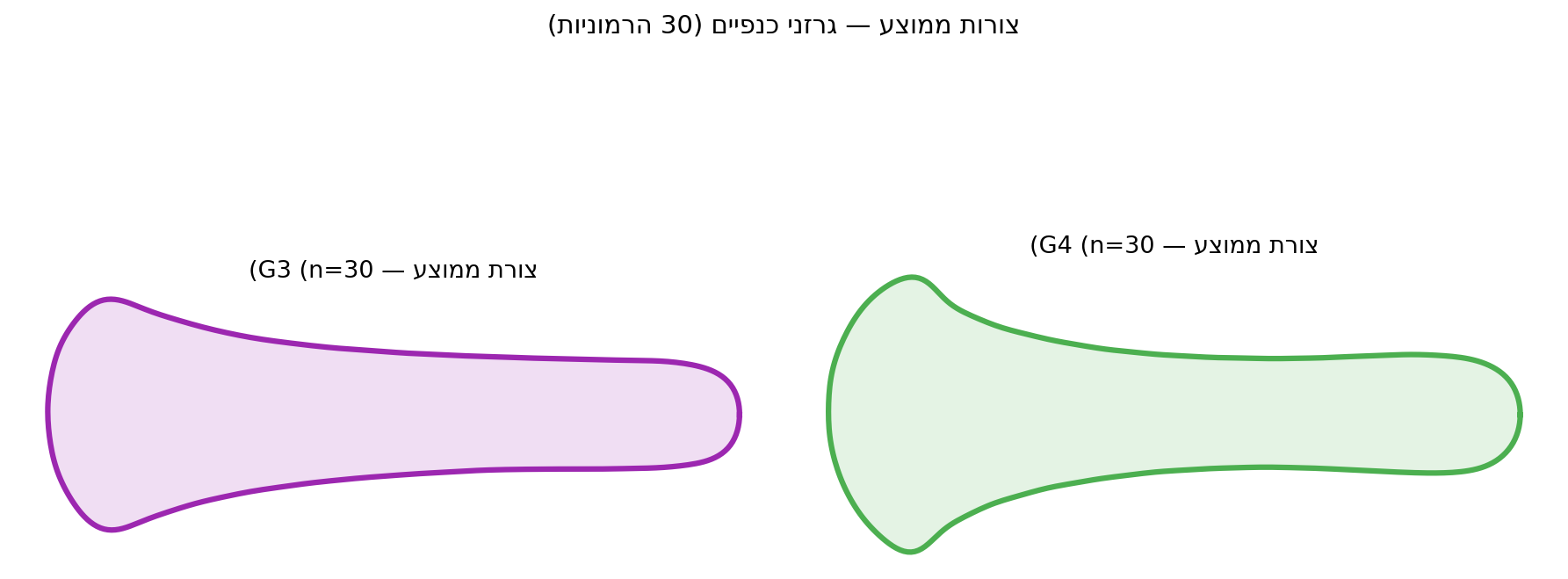

שחזור קו מתאר גרזן ברונזה — 1, 3, 6, 12 הרמוניות

12 הרמוניות מספיקות לתיאור כמעט מושלם של צורת הגרזן.

לשיעור הבא

EFA על גרזני ברונזה — מטלה 4 פתוחה.

• הריצו את צינור ה-EFA על קבוצות G3 ו-G4
• בצעו PCA על המקדמים
• בדקו: האם הקבוצות נפרדות?
• קראו: מודול 8
